O design compacto do corpo melhora o aproveitamento do espaço no painel.
Design que economiza espaço

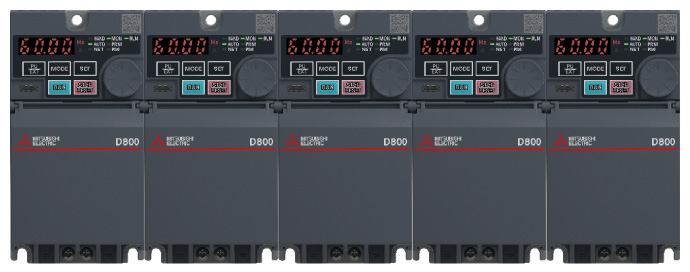

Instalação lado a lado
Permite a instalação lado a lado de múltiplos inversores em contato próximo, possibilitando um layout flexível.
Classificação ND: Permitida para temperatura ambiente de até 40°C.
Classificação SLD: Permitida para temperatura ambiente de até 30°C.

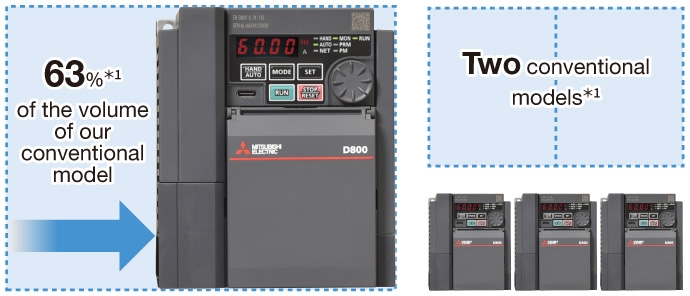

Reduzindo ainda mais o tamanho externo
A largura de alguns modelos foi reduzida. Estão disponíveis opções de montagem intercambiáveis para facilitar a migração da série FR-D700 para a FR-D800.
*1: Exemplo do FR-D820-3.7K-165. O número varia de acordo com a capacidade.
Classe de tensão | Capacidade do inversor (HP) | ||||||||
| 1/8 | 1/4 | 1/2 | 1 | 2 | 3 | 5 | 7.5 | 10 | |
| Trifásico de 200 V | - | - | - | - | - | - | ○ | - | - |
| Trifásico 400 V |
 |
| ○ | ○ | ○*1 | - | - | - | - |
| Monofásico de 200 V | - | - | - | - | - | ○ |
|
|
|
| Monofásico de 100 V | - | - | - | - |
|
|
|
|
|
○: Largura reduzida, -: Mesma largura, \: Não informado
*1: O modelo trifásico de 400 V e 2 HP possui maior profundidade.
Classificação Dupla (Classificação ND, Classificação SLD)
Novo
O FR-D800 agora inclui classificações de sobrecarga tanto para Operação Normal (ND) quanto para Operação Superleve (SLD). Evite o superdimensionamento do inversor de frequência (VFD) selecionando SLD para cargas de torque variável, como bombas e ventiladores. Utilize a classificação de sobrecarga padrão (ND) para cargas de torque constante ou aplicações que exijam desempenho máximo.
Dicas

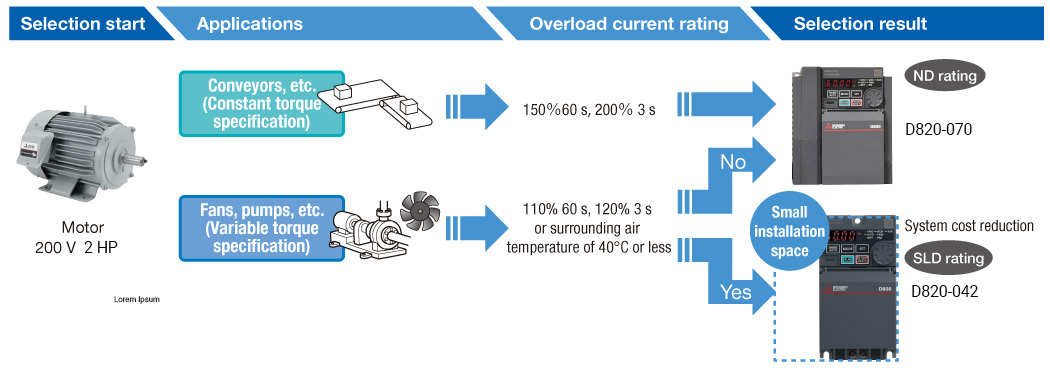

Exemplo de seleção de modelos de classificação dupla
(para um motor de 2 HP)
Elimine transistores de frenagem externos
The FR-D800 supports an enhanced power regeneration capability, offering up to 100% maximum brake duty. This allows for high-performance regenerative braking without requiring a separate brake unit.
Built-in brake transistor models
| Classe de tensão | Capacidade do inversor (HP) | ||||||||
| 1/8 | 1/4 | 1/2 | 1 | 2 | 3 | 5 | 7.5 | 10 | |
| Trifásico de 200 V | - | - | ○*2 | ○*2 | ○ | ○ | ○ | ○ | ○ |
| Trifásico de 400 V |
|
| ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Monofásico de 200 V | - | - | ○*2 | ○*2 | ○ | ○ |
|
|
|
| Monofásico de 100 V | - | - | ○*2 | ○*2 |
|
|
|
|
|

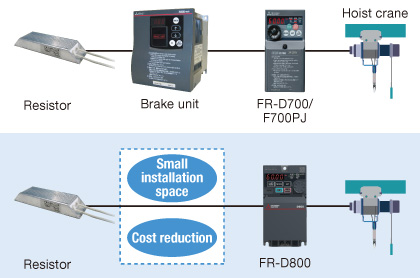

(Exemplo de aplicação)
Projetado para ambientes hostis
Revestimento de placa de circuito
Novo
O inversor de frequência FR-D800 opera em uma ampla faixa de temperaturas ambientes e em diversos ambientes de operação. Para a América do Norte, os modelos padrão (-60) incluem placas de circuito com revestimento de proteção (norma IEC 60721-3-3:1994, classes 3C2/3S2) para mitigar os efeitos de ambientes corrosivos.
< Exemplos de aplicação >

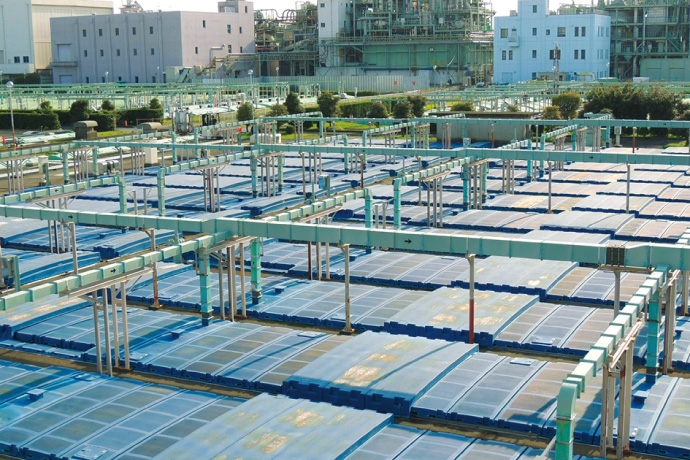

Estação de tratamento de água

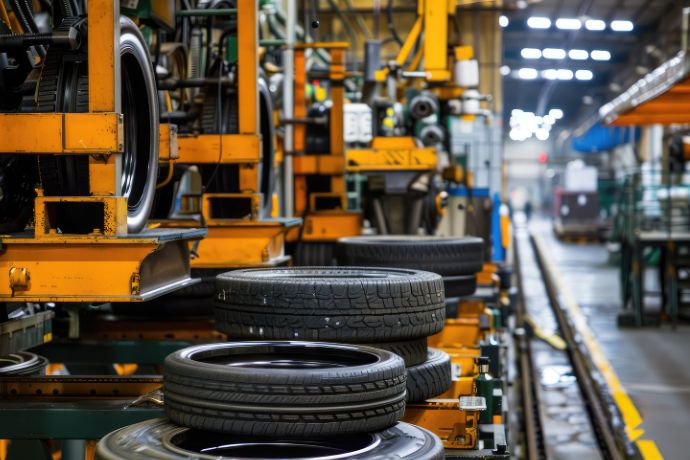

Fábrica de Pneus
Mitigação de harmônicas em menos espaço e com fiação mais simples
O Filterpack está disponível
Um pacote de filtros opcional (FR-BFP2) está disponível para aplicações que exigem mitigação adicional de harmônicas, como sistemas de HVAC e de refrigeração de data centers.

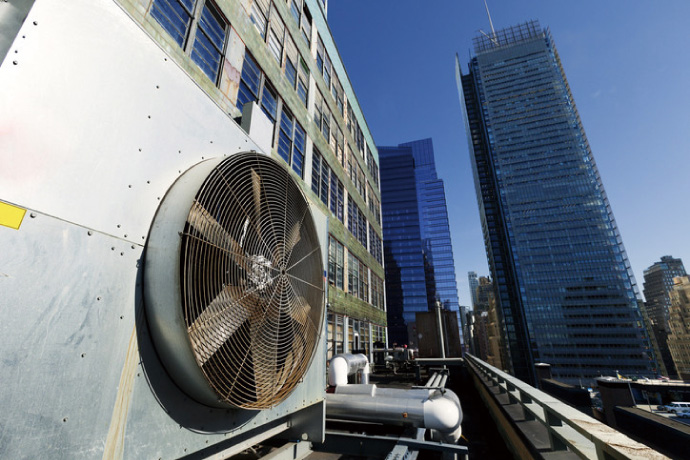

Sistema de ar-condicionado
